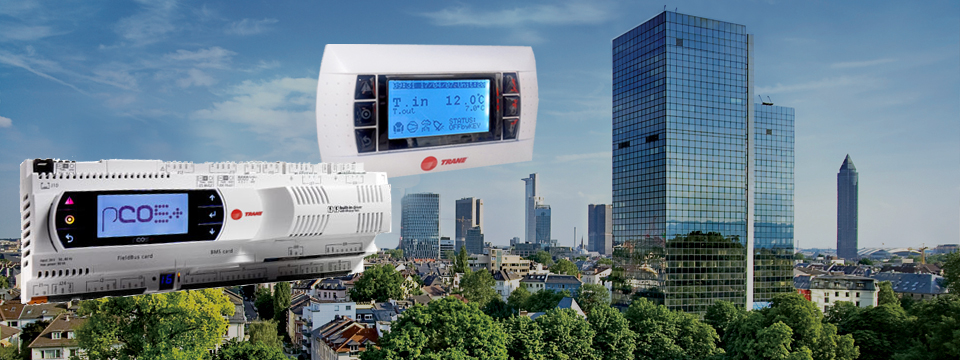

Tracer™ CH 535

O controlo da temperatura da água refrigerada do CH535 é efetuado através de um controlador com microprocessador, monitorizando a temperatura da água e do refrigerante, bem como a pressão do refrigerante.

O controlador com microprocessador é instalado na fábrica, totalmente ligado, configurado e testado de origem. O controlador garante a sequência do compressor e ventilador (controlo da carga), deteção de avarias, diagnóstico e supervisão.

Características principais

  • Proteção contra pressões altas e baixas do refrigerante
  • Controlo do limite de carga para limitar a carga do compressor em situações de temperaturas elevadas da água de retorno
  • Sequencialização do ventilador do condensador com entrada automática em ciclos, em resposta à pressão de condensação ambiente
  • Proteção ajustável com temporizador anticiclos curtos do compressor
  • Avanço/atraso automático do compressor, para uniformizar as horas de funcionamento e os arranques do compressor
  • Proteção contra inversão de fase/funcionamento monofásico
  • Controlo de bloqueio de temperatura ambiente baixa com ponto de regulação ajustável
  • Porta série RS485 integrada para permitir conectividade BMS
  • Opções para protocolos de comunicação: ModBus, LonTalk e BACnet devem estar disponíveis

A interface de visualização do utilizador permite uma gestão completa de gráficos através de ícones e funcionalidade tátil:

  • Ecrã LCD, 6 botões de navegação
  • Mensagens claras, 15 idiomas
  • EXV: Válvulas de expansão eletrónicas
  • Pacote de comunicações do cliente: ponto de regulação de água refrigerada exterior, limite de pedido exterior, saída de capacidade analógica, relés programáveis
  • Perda de carga de refrigerante (2015)
  • Ajuste do ponto de regulação de água refrigerada à saída
  • Apresentação da temperatura da água à entrada e à saída
  • Pressão do condensador por circuito
  • Pressão de aspiração por circuito
  • Temperatura do ar ambiente
  • Temperatura de condensação por circuito
  • Temperatura de aspiração por circuito

Mensagens de controlo de segurança no visor do utilizador:

  • Deteção de baixa temperatura da água refrigerada
  • Pressão elevada do refrigerante
  • Perda de caudal de água refrigerada
  • Contacto a encerramento externo por circuito
  • Sobrecarga de corrente do motor
  • Inversão de fase/desequilíbrio/funcionamento monofásico
  • Falhas no sensor de temperatura da água de saída utilizado para acionar o ponto de regulação
  • Estado do compressor (ligado/desligado)
