热回收系统

      冷水机组在工作过程中会排放出大量的热量,这部分热量不加以利用直接排放到大气环境中去,会造成较大的能源浪费,而且热量的散发会导致周围环境温度升高, 造成环境热污染。

      一台1000冷吨的冷水机组的最大排热量相当于一台7吨的热水锅炉供热量,为了排出这些热量,冷却塔每天耗水约88立方米,耗电约 240KW。热回收技术可以利用这部分热量来加热、预热生活热水或生产工艺热水,不但可以实现废热利用,而且可以减少冷凝热对环境造成的热污 染,同时减少冷却塔的运行费用和噪声。

      热回收技术应用于低温热水的预热,使其热交换效率更高;应用于高温热水的加热,会增加冷水机组的功耗,但总功耗相对 于用锅炉加热来讲还是节约很多的,所以无论是利用热回收技术预热还是加热热水,都可以节省大量的系统运行费用。

应用场合:

• 适合用于同时制冷制热的项目

 • 有足够的基本冷负荷提供给机组回收热量

 • 用于宾馆、酒楼、住宅、饭店、商场、办公楼、体育馆、娱乐中心、浴池、医院、工厂等场合的热水供应

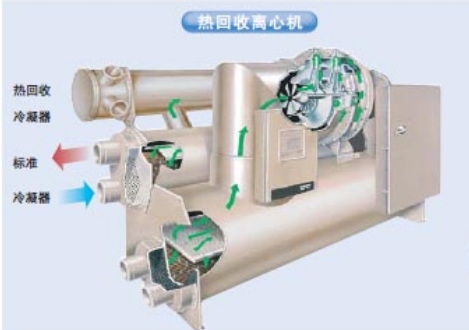

双冷凝器冷水机组

    双冷凝器冷水机组有两个冷凝器,其中一个是标准冷凝器,用于连接冷却塔,另一个是热回收冷凝器,专门与供热水系统相联,因机组直接散热给热水,故又称为直接式热回收系统。



单冷凝器冷水机组

    该形式用常规冷水机组冷凝器侧排出的37℃或更高温度的热水,通过板换间接换热,故又称间接式热回收系统。间接式换热系统要增加的设备较多,换热效率较低。

file

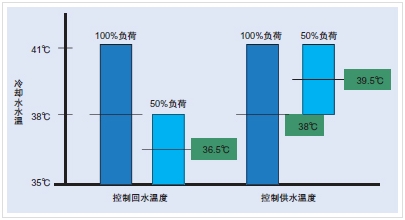

热水回水温度控制方案:

机组在部分负荷下运行时,热回收量减少,热水的回水温度不变而出水温度降低,使热水(冷却水)的平均温度降低,减少冷凝器与蒸发器压差,冷水机组的COP相对较高。



热水供水温度控制方案:

效果相反,可能导致冷水机组运行不稳定。
